Iedereen die weleens een scooter heeft gereden kent het gevoel: je geeft gas, en zonder ook maar één keer te schakelen loopt het toerental soepel op terwijl je versnelt. Geen koppelingspook, geen schakelklauwen, geen herkenbare “schakelmomenten” zoals in een auto. Dat is het werk van de variateur het onderdeel waar bijna elke scooterrijder weleens over hoort praten (meestal omdat ‘ie kapot is of “lekker los” moet), maar dat maar weinigen echt kunnen uitleggen. Tijd om daar verandering in te brengen.
Eerst dit: een variateur ís de versnellingsbak
Een scooter heeft geen handgeschakelde bak met vaste versnellingen zoals een auto, maar wel degelijk een systeem dat de overbrengingsverhouding tussen motor en achterwiel regelt anders zou je bij elke snelheid met hetzelfde, vaste toerental moeten rijden, wat vreselijk zou zijn voor zowel acceleratie als brandstofverbruik. Dat systeem heet een CVT (continuously variable transmission, in het Nederlands vaak gewoon “variomatic” of “variateur” genoemd) en werkt volledig traploos: geen vaste versnellingen die je voelt “inschakelen”, maar een overbrengingsverhouding die continu meebeweegt met je toerental en snelheid.

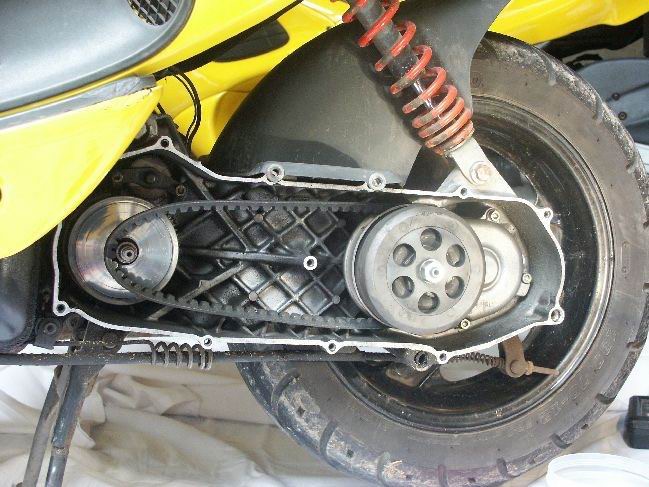

Het hart van dat systeem bestaat uit twee poelies die met elkaar verbonden zijn via een V-vormige snaar (de V-snaar) — vergelijkbaar met de riemaandrijving die je misschien kent van een wasmachine of een oude fietsdynamo, maar dan met poelies die van vorm kunnen veranderen.
De primaire poelie: waar de magie begint

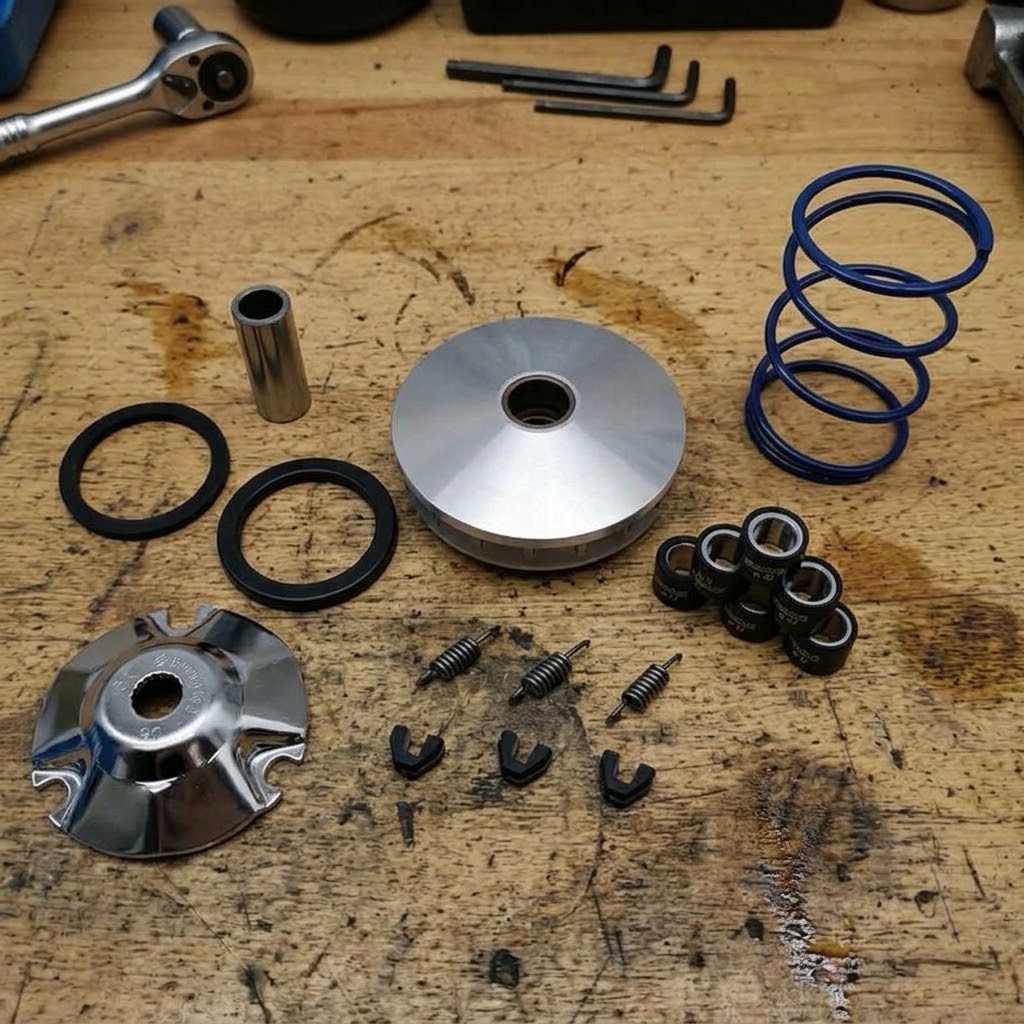

De primaire poelie zit aan de kant van de motor (de krukas) en bestaat uit twee helften: een vaste helft en een helft die axiaal kan bewegen (dus naar voren en achteren kan schuiven). Tussen die bewegende helft en een vaste plaat zitten een paar kleine, ronde gewichtjes de vario-rollen, soms ook wel rolgewichten genoemd.
Zodra de motor sneller gaat draaien, gaan deze rolgewichten door de middelpuntvliedende kracht (de kracht die je ook voelt als je in een draaimolen zit en naar buiten gedrukt wordt) naar buiten “vliegen”. Omdat ze tegen een schuin vlak drukken, duwen ze daarbij de bewegende poelie-helft naar voren, richting de vaste helft. Het gevolg: de poelie wordt aan de buitenkant breder, waardoor de V-snaar op een groter doorsnede komt te lopen precies zoals een fietsketting op een groter tandwiel een andere overbrengingsverhouding geeft.
Hoe zwaarder de vario-rollen, hoe eerder (bij een lager toerental) ze naar buiten bewegen dat is meteen ook waarom “vario’s vervangen” zo’n populaire, simpele manier is om het karakter van een scooter aan te passen: lichtere rollen geven een feller wegspringen bij laag toerental, zwaardere rollen geven juist een hoger opgetrokken, “trekkender” gevoel bij hogere snelheden.
De secundaire poelie en de contradrukveer
Aan de andere kant van de V-snaar, bij het achterwiel, zit de secundaire poelie en die werkt in feite tegenovergesteld aan de primaire. Hier drukt een stevige veer (de contradrukveer, ook wel torsieveer genoemd) de twee poelie-helften juist naar elkaar toe. Zolang de primaire poelie aan de motorzijde nog smal is (bij laag toerental), duwt deze veer de secundaire poelie breed open, en loopt de V-snaar daar op een grote doorsnede.
Naarmate de primaire poelie breder wordt (bij hoger toerental) en de snaar daar dus naar een grotere diameter verschuift, moet er ergens slapte vandaan komen en die haalt het systeem bij de secundaire poelie, die tegen de veerdruk in juist smaller wordt getrokken. Het resultaat is een vloeiend, continu veranderende overbrengingsverhouding: laag (voor optrekken) bij laag toerental, steeds hoger (voor snelheid) naarmate het toerental oploopt.
De centrifugaalkoppeling: een apart onderdeel
Een veelgemaakte denkfout is dat de vario-rollen ook zorgen dat de scooter bij stilstand niet vanzelf wegrijdt. Dat is een misvatting dat werk doet een volledig ander onderdeel: de centrifugaalkoppeling, met koppelingsschoenen die op de secundaire as zitten, binnenin een koppelingsklok.
Bij stationair toerental drukken deze schoenen niet tegen de klok, dus draait de motor vrij door zonder dat er aandrijving naar het achterwiel gaat vandaar dat een scooter in zijn vrij kan blazen zonder dat-ie beweegt. Zodra je gas geeft en het toerental oploopt voorbij een bepaalde drempel, vliegen ook déze schoenen door middelpuntvliedende kracht naar buiten, grijpen ze de koppelingsklok, en pas dán wordt het vermogen daadwerkelijk doorgezet naar het achterwiel. Vario-rollen en koppelingsschoenen lijken qua werkingsprincipe (middelpuntvliedende kracht) sterk op elkaar, maar doen dus twee compleet verschillende dingen: de één regelt de overbrengingsverhouding tijdens het rijden, de ander bepaalt simpelweg wannéér er überhaupt vermogen wordt doorgegeven.
Waarom een CVT geen “minderwaardige” versnellingsbak is
Onder autoliefhebbers heeft een CVT soms een wat smetteloos imago als “goedkope, saaie oplossing” vaak vanwege ervaringen met bepaalde compacte auto’s waarin een CVT een nogal ongeïnspireerd, “rubberband”-gevoel geeft. Bij een scooter is de situatie echter fundamenteel anders, en eigenlijk juist omgekeerd: een CVT is hier de meest logische, simpelste en goedkoopste oplossing die precies past bij wat een scooter moet doen.
Een scooter heeft geen zes of acht versnellingen nodig om efficiënt te zijn over een breed toerentalbereik bij snelwegsnelheden hij hoeft alleen soepel te versnellen van stilstand tot pakweg 45 km/u (bromfiets) of hooguit 100-130 km/u (grotere scooters). Een traploos systeem is daar simpelweg beter geschikt voor dan een paar vaste versnellingen: de motor kan constant in zijn efficiëntste toerentalbereik blijven draaien, zonder de complexiteit (en het gewicht, en de kosten) van een echte versnellingsbak met koppeling en schakelvork.
Bovendien heeft een variateur nauwelijks bewegende, slijtagegevoelige onderdelen vergeleken met een handgeschakelde bak: geen tandwielen die kunnen verspringen, geen synchroonringen, geen koppelingsplaat die “slipt” door verkeerd gebruik. De onderdelen die wél slijten (V-snaar, vario-rollen, koppelingsschoenen) zijn stuk voor stuk goedkoop en simpel te vervangen precies het soort onderhoudsvriendelijkheid dat bij een dagelijks gebruikt vervoermiddel hoort.
Onderhoud en vervanging: wanneer wordt het merkbaar?
Een variateur is geen onderdeel dat je kunt “repareren” in de klassieke zin het is een verzameling onderdelen die na verloop van tijd slijten en moet worden vervangen. Signalen dat het tijd wordt: een trillend of hortend gevoel bij het optrekken, een merkbaar verlies aan topsnelheid, een piepend of knarsend geluid uit de transmissiebak, of een V-snaar die zichtbaar gescheurd of glad geworden is.
Wil je zelf aan de slag met het vervangen van je variateur, vario-rollen of V-snaar? We hebben daar eerder al een compleet stappenplan voor geschreven, met gereedschapslijst en aanhaalmoment-waarschuwingen zie ons eerdere artikel over het vervangen van een variateur op je scooter voor de praktische kant van het verhaal.
De korte versie
Een variateur is niets anders dan de traploze versnellingsbak van je scooter: een primaire poelie met vario-rollen die bij hoger toerental breder wordt, een secundaire poelie met een contradrukveer die juist smaller wordt, en een V-snaar die alles verbindt. Een apart onderdeel, de centrifugaalkoppeling, bepaalt wanneer er überhaupt vermogen wordt doorgegeven. Geen ingewikkelde techniek, geen “minderwaardige” bak gewoon precies het systeem dat bij een scooter hoort. De volgende keer dat je scooter soepel optrekt zonder dat je ook maar iets hoeft te schakelen, weet je nu tenminste wat er binnenin dat kunststof deksel allemaal gebeurt.
